차에서 220볼트를 사용할 수 있으면 다양한 것(?)을 할 수 있는데요.

오늘은 220볼트 차량용 인버터 장착기 입니다.

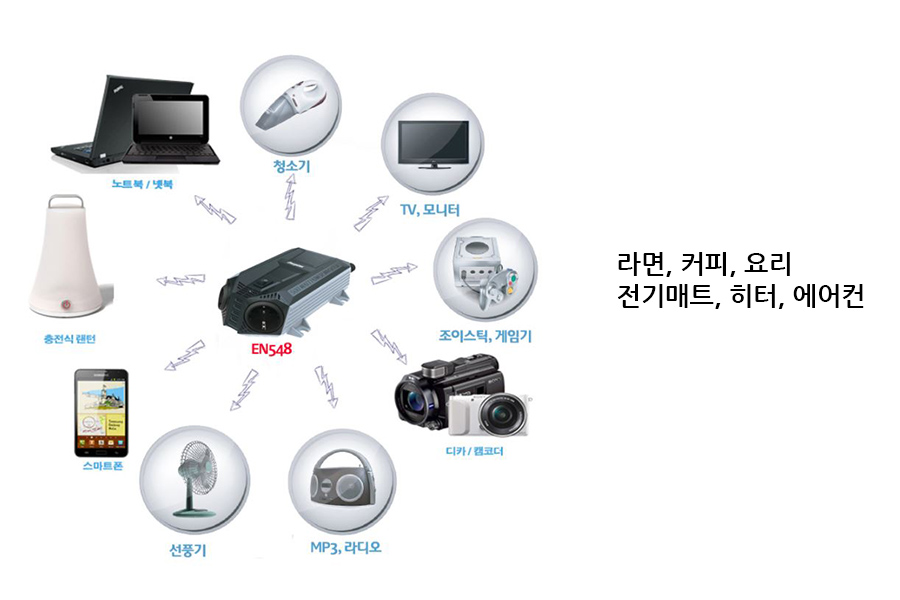

먼저 차에서 220볼트를 사용할 수 있으면 위 이미지처럼 다양한 전자기기를 사용할 수 있습니다.

캠핑이나 차박을 할 때 더욱 편리하죠.

최근 차량들의 경우 센터콘솔 부분에 220볼트 콘센트가 장착된 차량도 많습니다.

단, 차량의 순정상태에 장착되어진 220볼트는 평균 120W~200W 정도의 제품만 사용할 수 있는 단점이 있습니다.

그리고 시동 끈상태에서는 사용하기가 어렵습니다.

큐알북에서는 차량 구매 후 시동배터리를 교체 했는데요.

이 배터리에 인버터를 설치하여 시동을 끄고도 편리하게 220볼트 전원을 사용해볼까 합니다.

[리뷰] X-POWER 리튬인산철 시동배터리 보기 <- 클릭

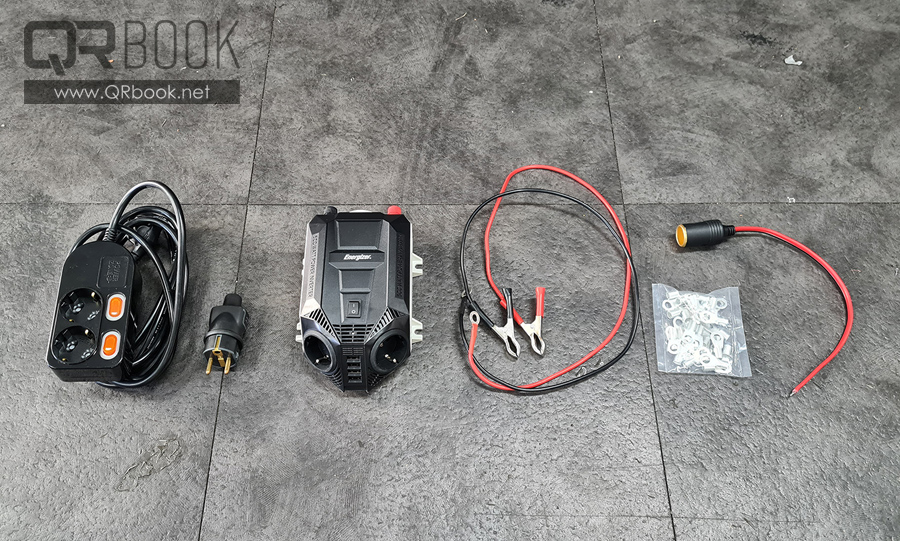

준비물 : 콘센트, 플러그, 인버터, 시거잭 그리고 전선 테이프 또는 수축 튜브 등

먼저 필요한 준비물들을 준비합니다.  차량 배터리는 차안 있으니 어떻게 사용할 지 고민 후 준비합니다.

1. 시동끄고 220볼트와 12볼트 사용

2. 전지장치의 사용 범위

3. 야간에 조용히 사용

위와 같이 조건을 정리했습니다.

인버터를 고를 때 가장 중요한 부분은 몇W 제품을 사용할건지가 중요한데요.

보통 캠핑을 자주 하시는 분들의 경우 2000W~3000W 제품을 많이 사용하십니다.

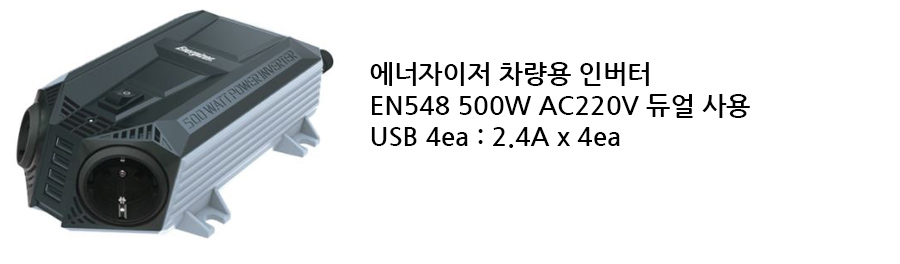

큐알북은 메인 용도가 전자기기의 충전 또는 간단한 캠핑(피크닉?) 정도로 정해서 500W 제품을 준비했습니다.

추후 용량이 큰 인버터로 교체할 예정인데요.  인버터에 대한 포스팅은 별도로 준비하겠습니다.

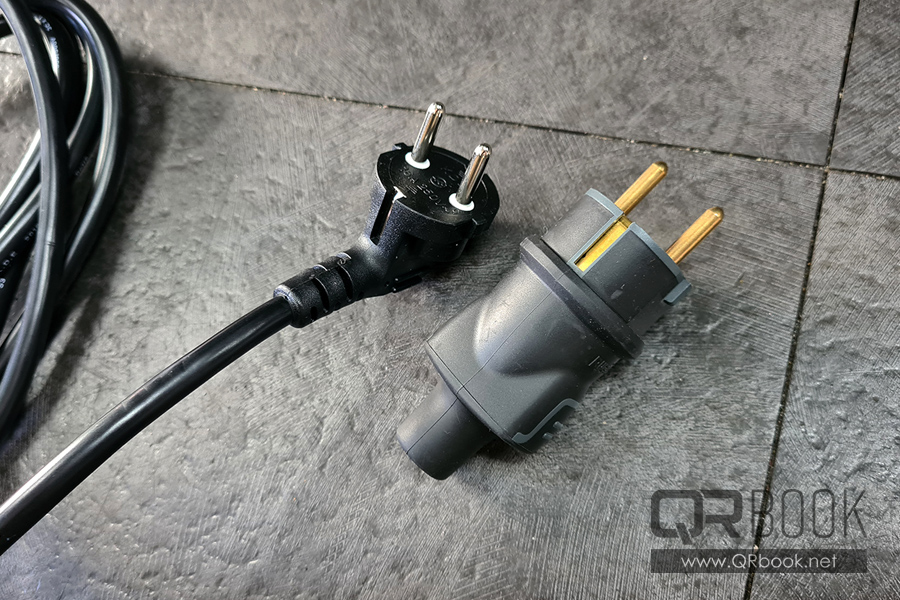

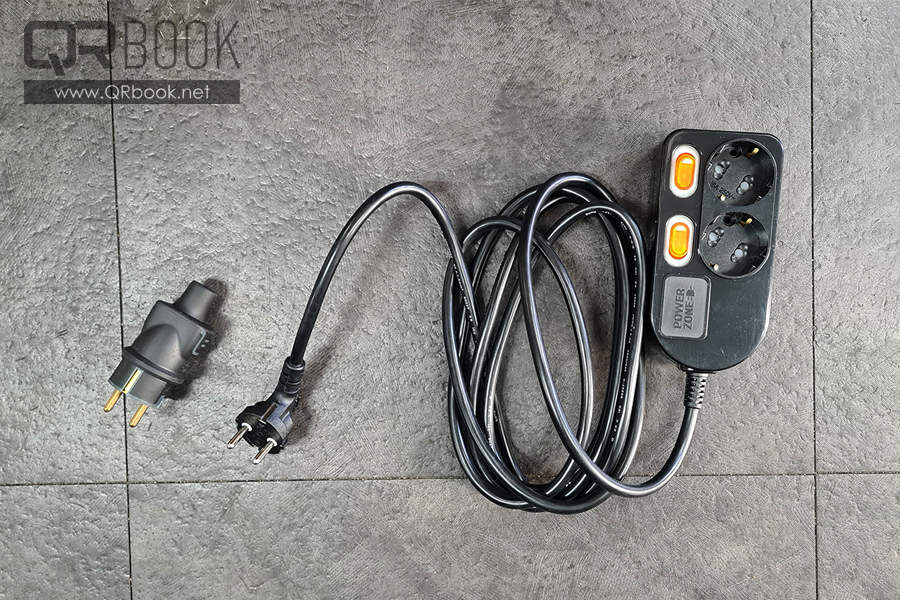

콘센트와 플러그입니다.

요 두녀석을 준비한 이유는 인버터를 엔진룸에 장착을 하고 콘센트만 실내로 가져와 사용할 목적으로 준비했습니다.

보통 인버터 자체를 차량 내에 설치하고 배터리와 연결하는 선을 밖으로 빼는 작업을 많이 하는데요.

시동을 끄고 사용하면 인버터의 소리가 생각보다 크게 느껴져 엔진룸에 인버터를 장착할 예정입니다.

단점으로는 인버터를 켜고 끌때 엔진룸(본닛)을 열고 작동하셔야 합니다.

콘센트를 엔진룸으로 연결하기 위해 콘센트 플러그는 잘라낼건데요.

그러면 추가 플러그가 필요하겠죠.   (콘센트 플러그 자체를 엔진룸에 넣을 공간이 없습니다)

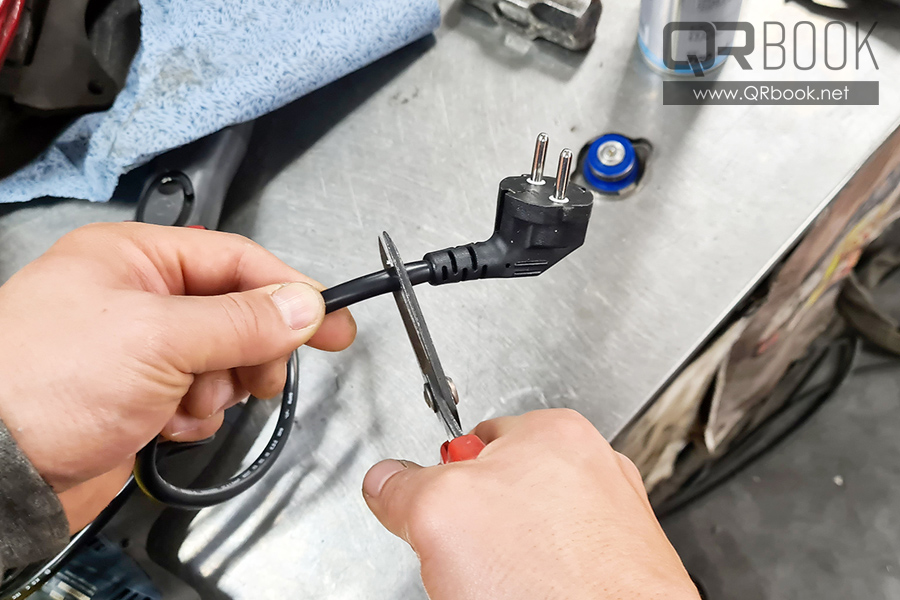

과감히 절단~!!!

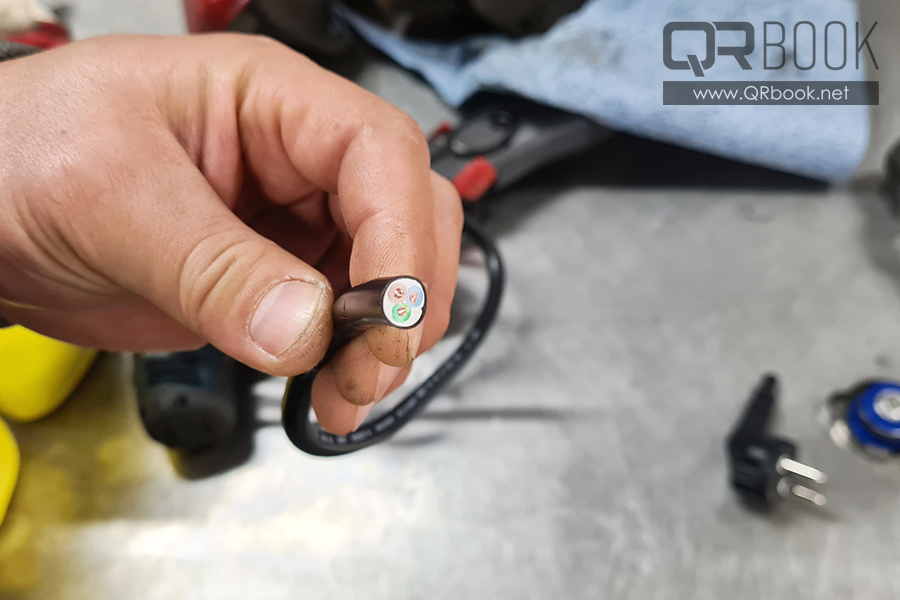

잘려진 면으로 선3개가 보입니다.

일단 여기까지 미리 준비해 두시구요.

잘려진 콘센트 선을 실내에서 엔진룸으로 빼낸 후 콘센트를 연결 할 예정입니다.

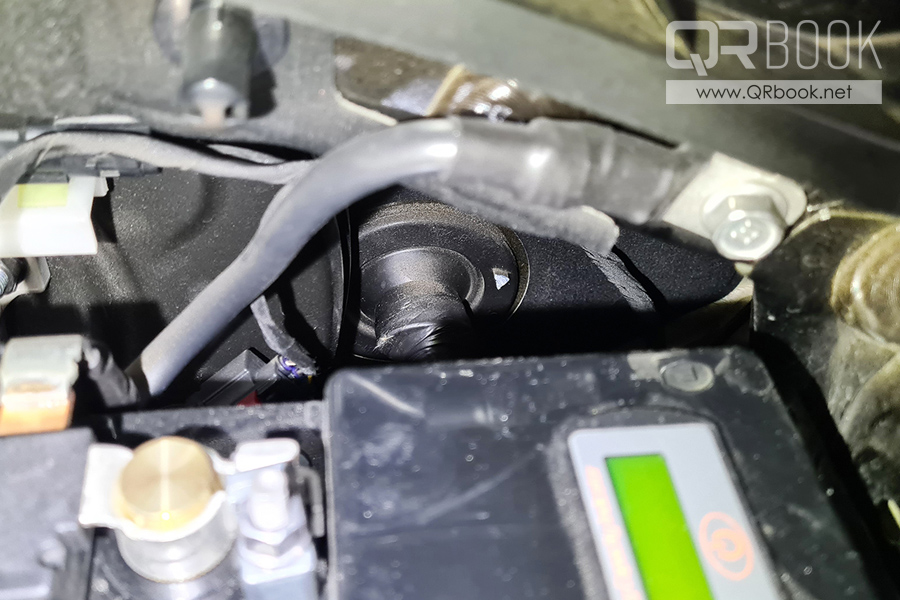

엔진룸을 열어서 보면 배선들이 지나가는 고무캡이 보입니다.

차량마다 위치는 다르지만 어딘가에는 있습니다.   (미리 체크)

저 부분을 활용하여 콘센트선을 넣어줍니다.

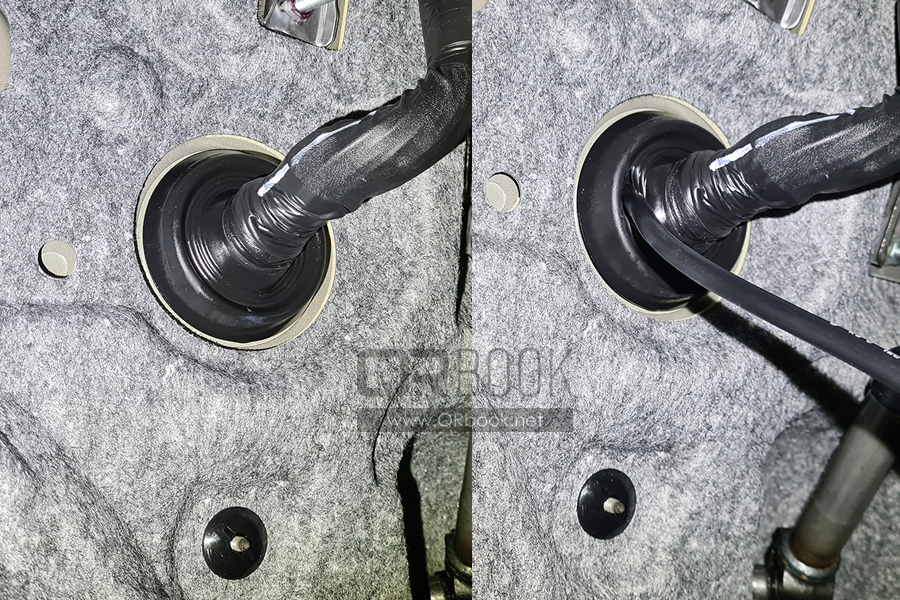

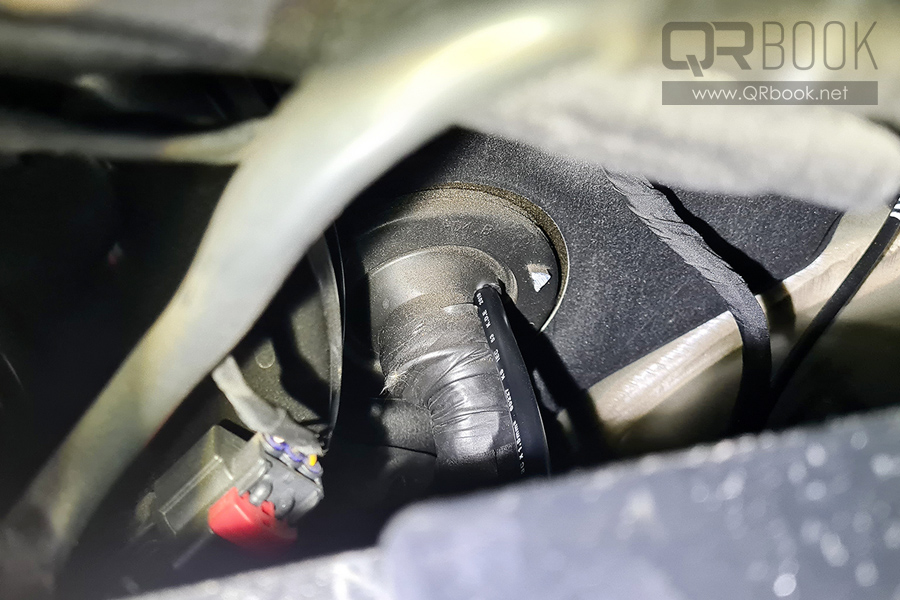

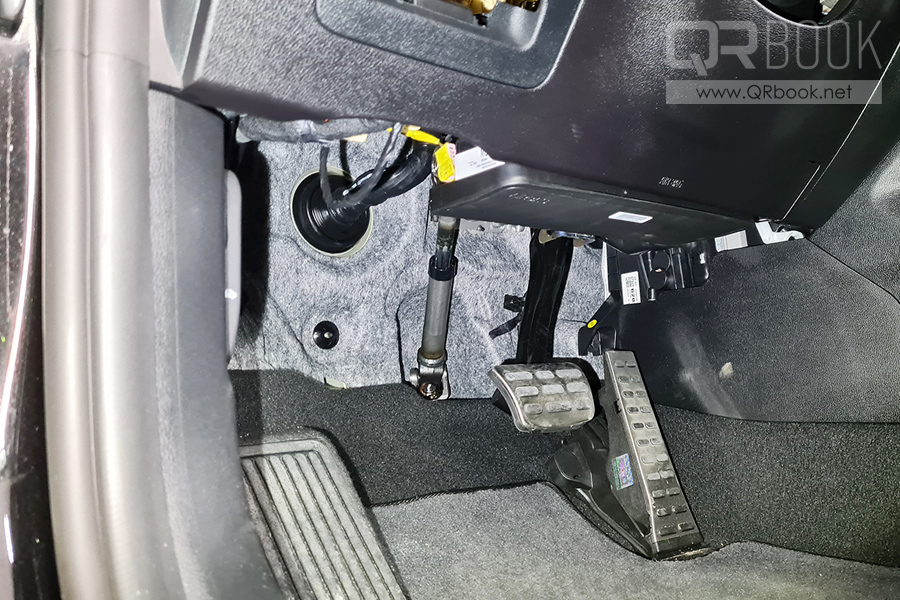

실내에서 보면 운전석 패달 윗부분에 위치해 있습니다.

배선뭉치들이 지나가는 고무캡 부분의 옆을 뚫어서 콘센트선을 넣었습니다.

고무 재질이라 뚫는데는 어렵지 않지만 나중에 선정리를 한 후 실리콘을 발라주시는 것을 추천드립니다.

실내에서 넣은 콘센트 선은 위 이미지처럼 나오게 됩니다.

이 부분도 나중에 실리콘을 발라주시면 좋습니다.

인버터에 연결해야 하니 넉넉히 빼줍니다.

장착할 인버터인데요.

콘센트 선이나 배터리 +,- 를 고려하여 위치를 잡아줍니다.

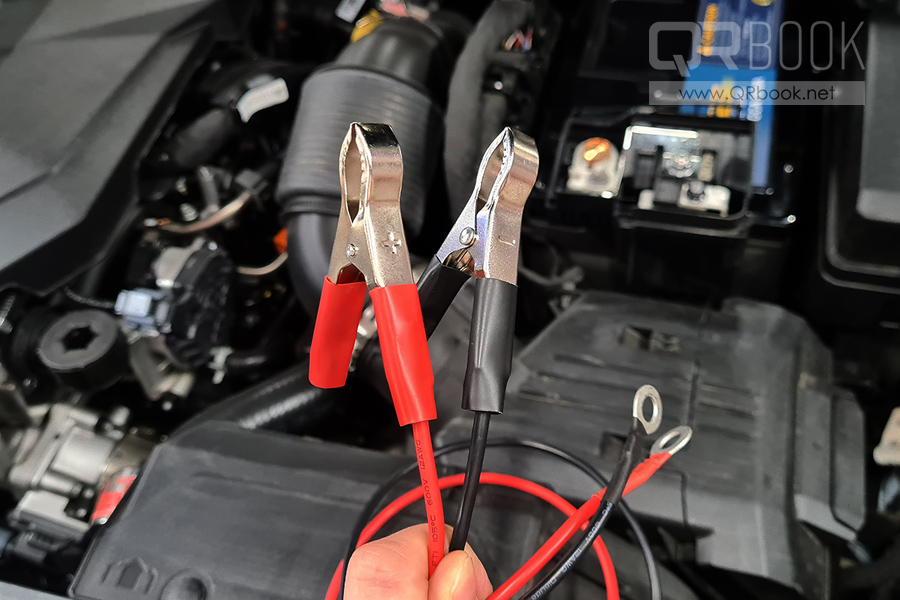

인버터를 구입할 때 들어있는 선인데요.

악어클립 부분은 잘라내고 단자를 연결해 줍니다.

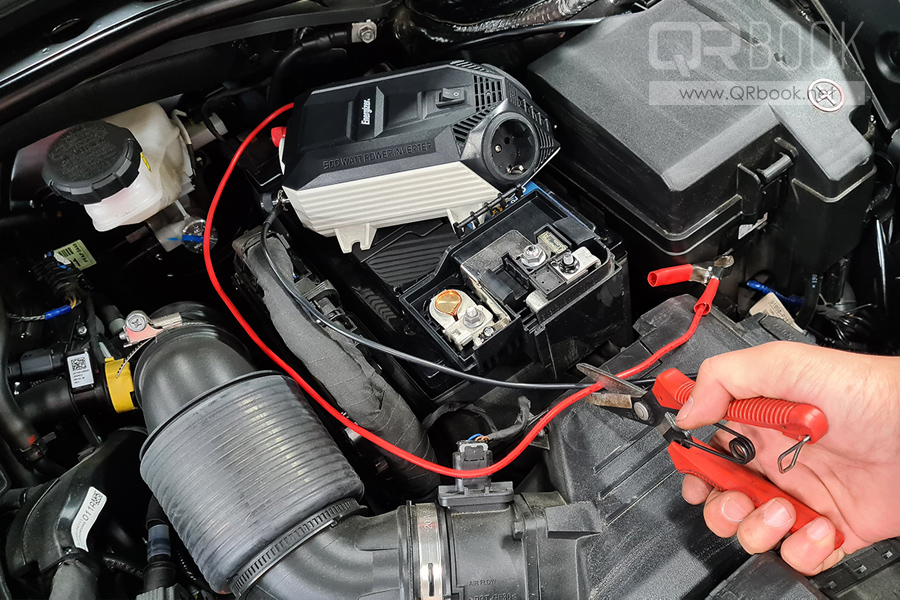

인버터 위치와 배터리의 +,- 단자의 위치를 고려하여 적당한 길이에서 잘라줍니다.

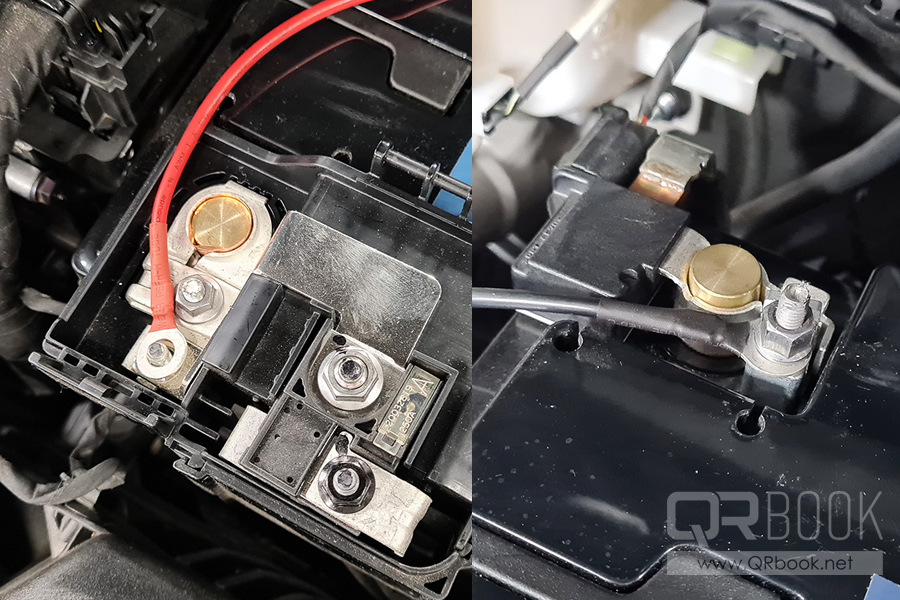

빨간선은 +, 검정선은 -에 연결해 주었습니다.

(배터리 위부분에 인버터를 장착할건데 나중에 단자를 연결하기 어려워 미리 연결했습니다.)

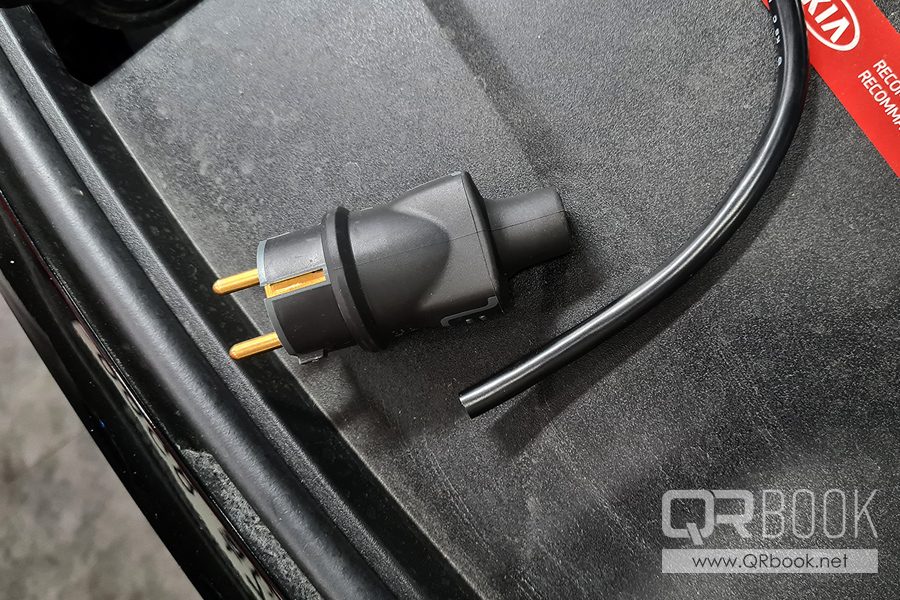

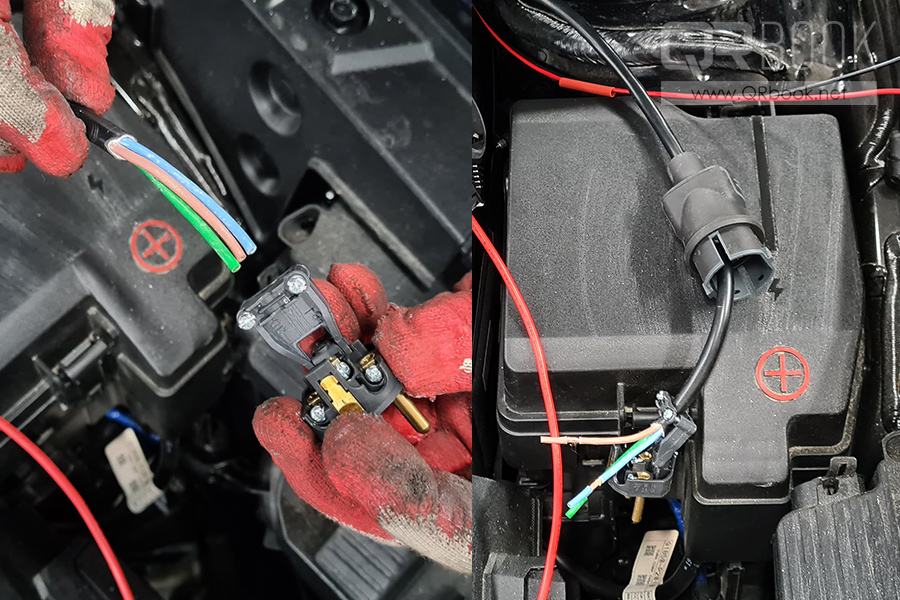

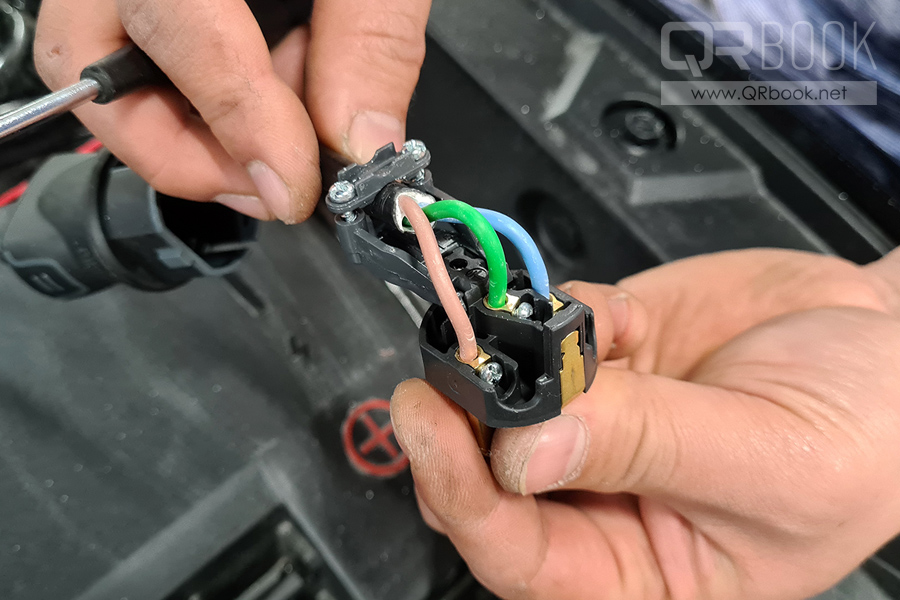

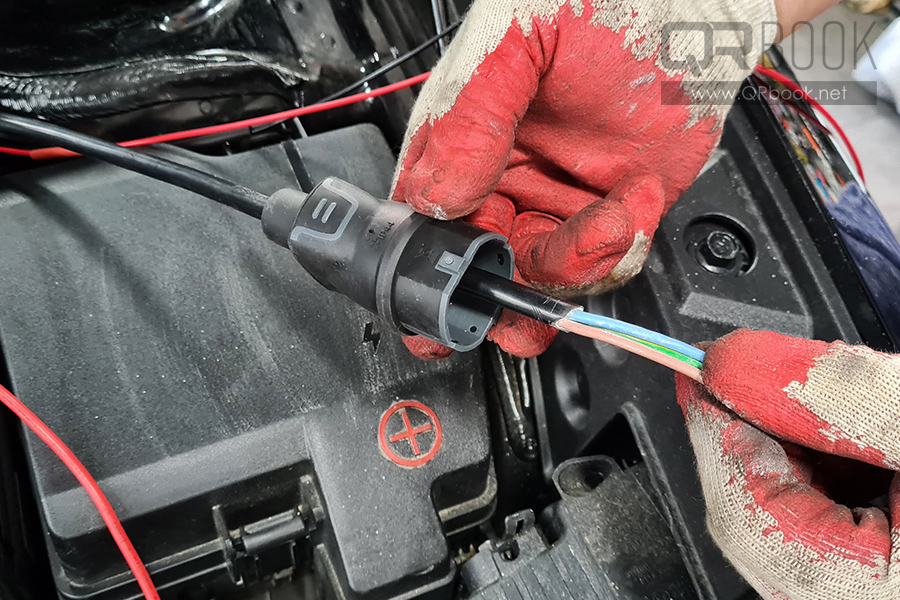

콘센트 선인데요.  준비해둔 플러그를 연결해 줍니다.

접지선까지 총3개의 가닥입니다.

위 이미지와 같이 접지선까지 꼼꼼하게 연결해 주시면 됩니다.

인버터의 위치를 잡고 플러그 선을 꽂은 후 선길이를 정리해 줍니다.

약간의 여유가 있도록 길이를 잡아주시고 실내에서 선을 잡아당겨 줍니다.

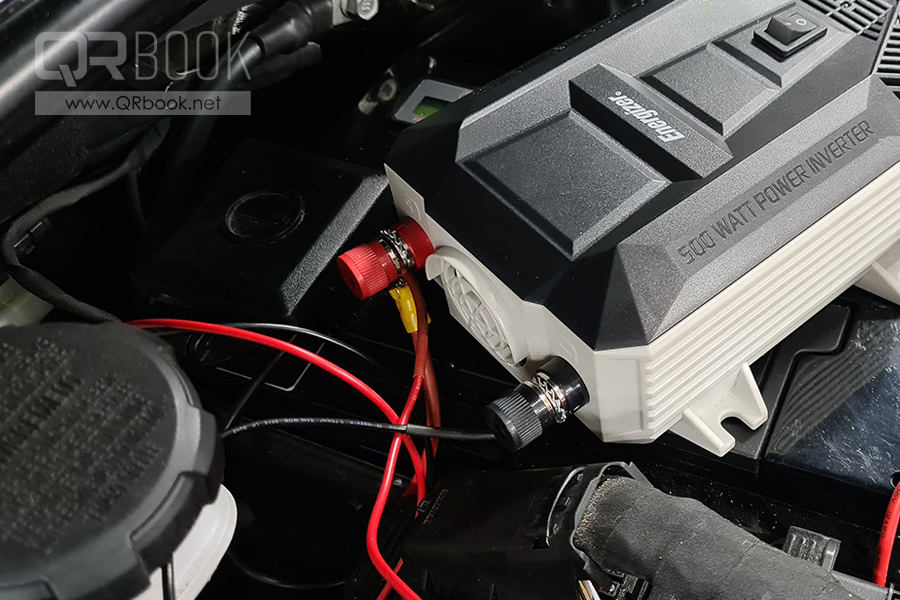

인버터와 연결될 +,- 선도 길이를 맞춰 연결해 줍니다.

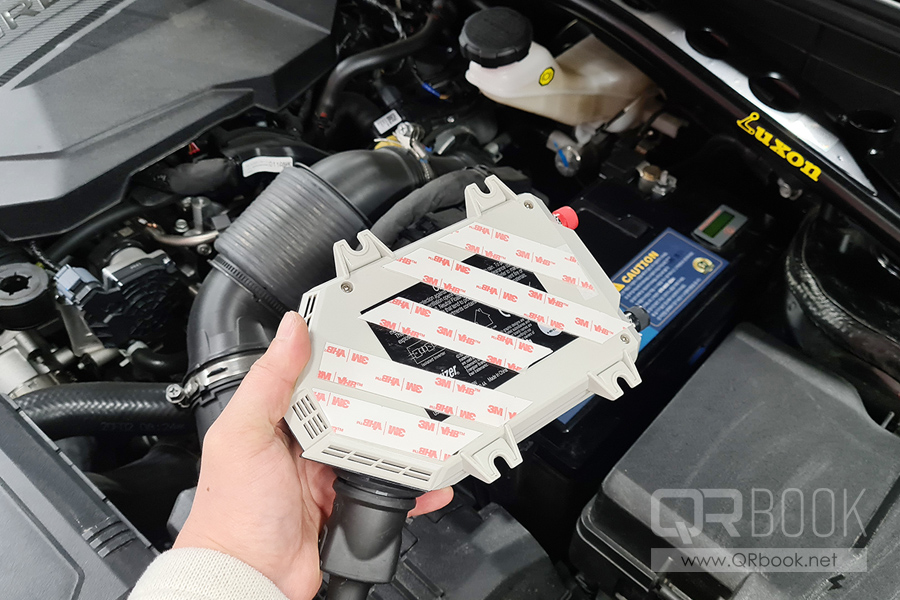

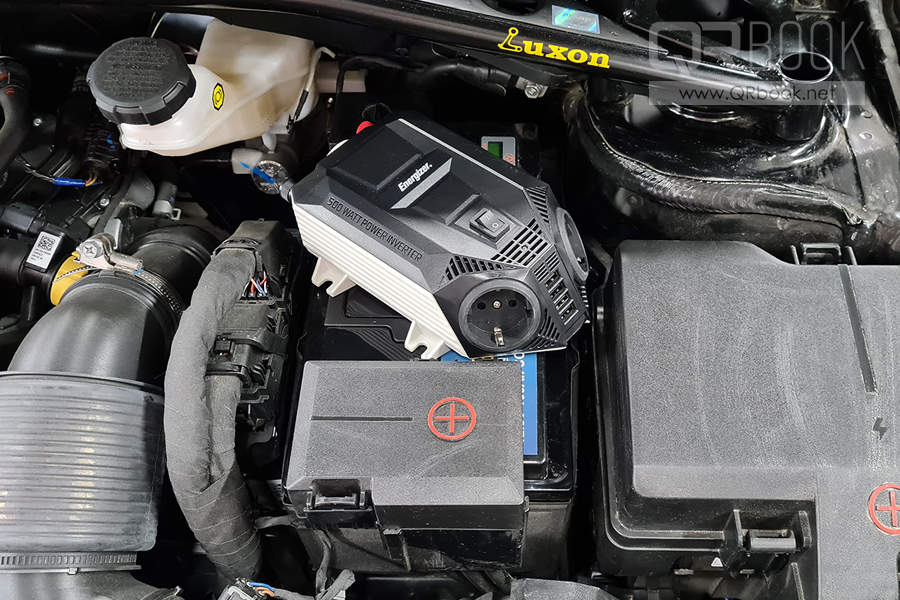

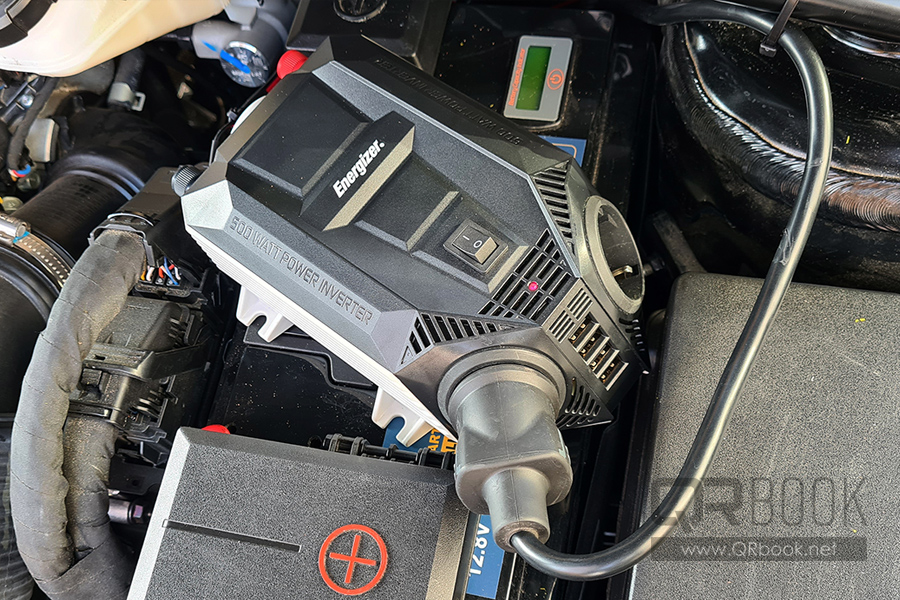

인버터의 설치는 사진처럼 양면테잎으로 장착했습니다.

인버터가 엔진룸에 있으면 물들어가면 어떻하냐고 걱정하실 수 있는데

셀프 세차를 해보시면 아시겠지만 엔진룸에 물이 직접적으로 많이 들어가지 않습니다.

혹시 걱정이 되신다면 인버터는 실내에 설치해 주세요.

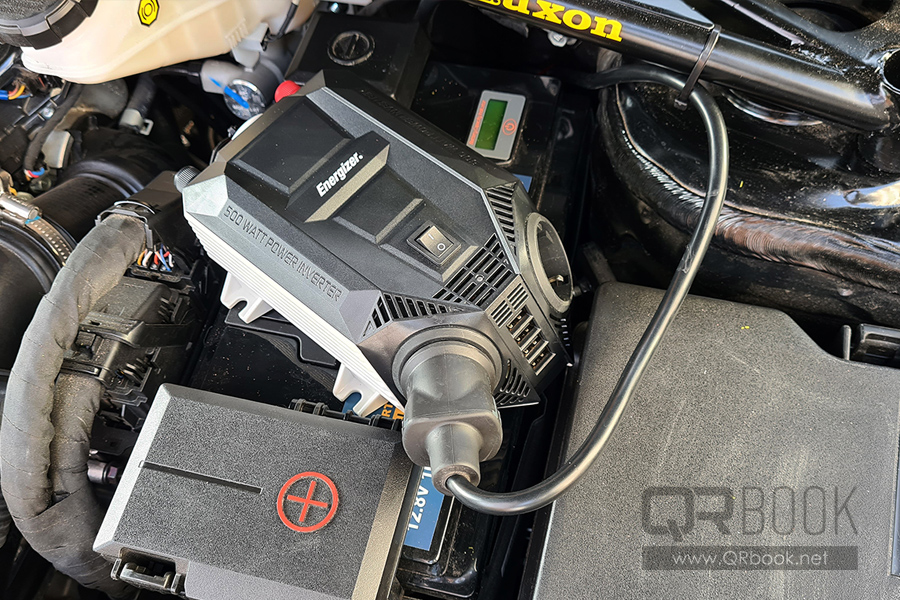

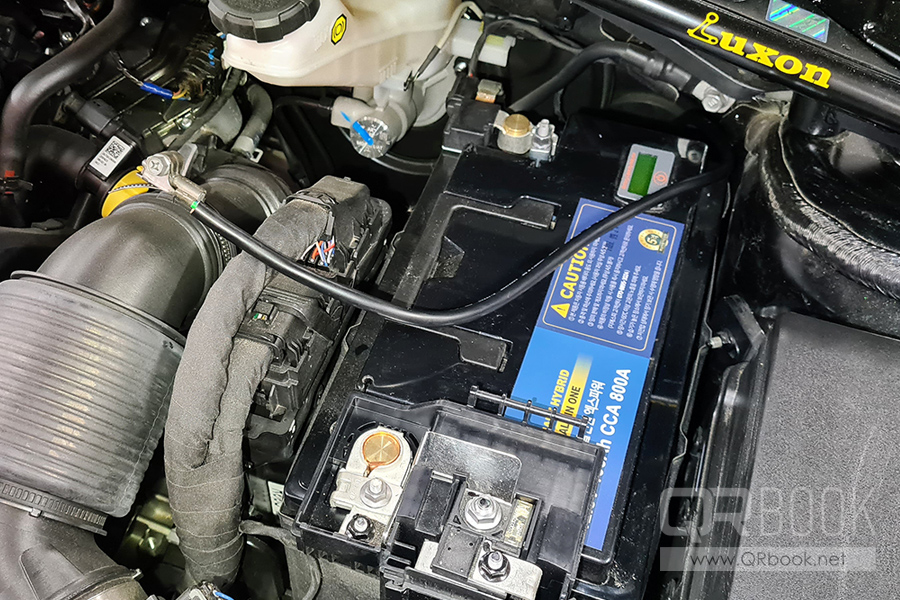

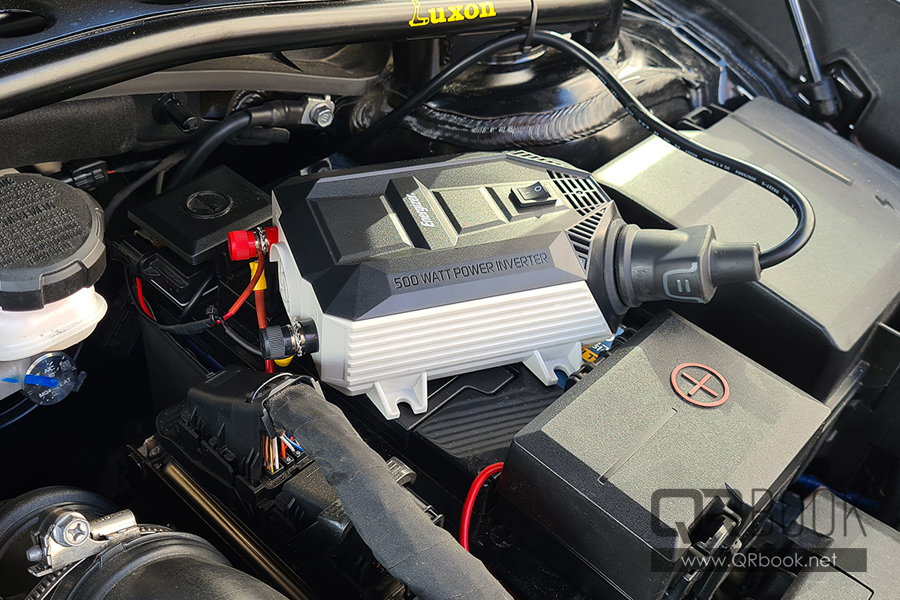

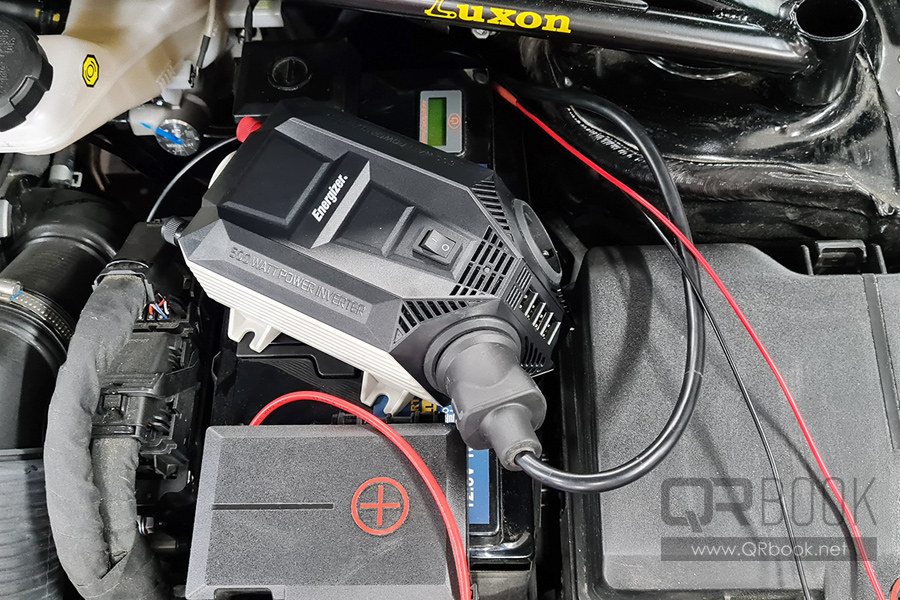

인버터를 배터리 윗 부분에 부착하고 +,- 선과 콘센트 선을 정리해 줍니다.

엔진룸 내 주변 장치들과 간섭이 없도록 케이블타이 등으로 잘 고정 시켜 줍니다.

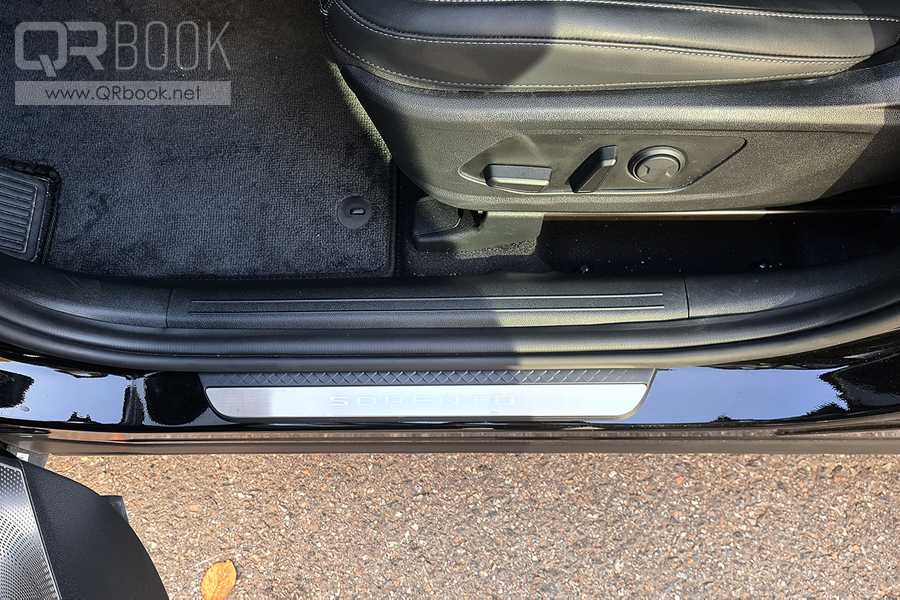

콘센트는 뒷좌석(2열)에서 사용하기 위해 도어트림 부분을 통과 시켜 선을 정리해 줍니다.

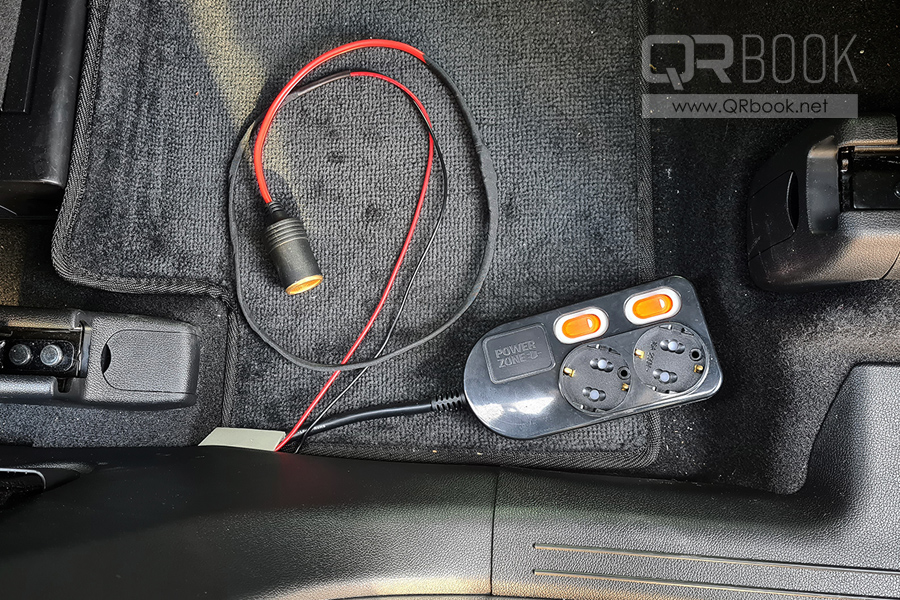

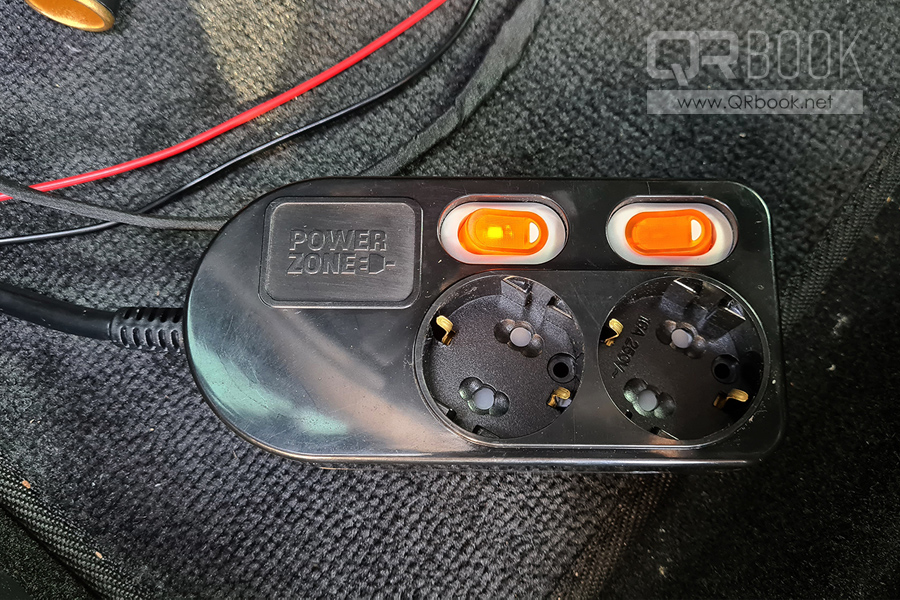

2열로 들어온 콘센트입니다.

추가로 12V 선도 같이 뒤로 빼주었는데요.

시동을 끄고 12V 기기를 사용하기 위해 작업하였습니다.

인버터 전원을 키고 테스트를 해줍니다.  (엔진은 꺼진 상태입니다.)

콘센트에 불이 잘 들어오네요~

이제 저 콘센트에 노트북이며 여러가지 전자기기들을 꽂아서 사용하시면 됩니다.

현재 큐알북은 500W인버터로 헤어드라이어나 열을 내는 제품류는 사용이 않됩니다.

그러기 위해서 자신이 가지고 있는 제품의 소비전력을 확인 하신 후 2000W~3000W 정도의 인버터를 사용하셔야 합니다.

보통 캠핑을 하기위해서는 2000W이상의 제품을 선택해 주시는게 좋습니다.

사용하지 않을 때는 전원을 꺼두시구요.

사용시 엔진룸을 열고 인버터 전원을 키고 사용하시면 됩니다.

일반 순정 배터리인 납산 배터리의 경우 용량이나 내구성 문제로 사용 중간에 시동을 걸어야 합니다.

큐알북은 배터리를 인산철 시동배터리로 교체하여 12시간 정도는 시동 걸 필요 없이 사용이 가능하도록 하였습니다.

이상, 인버터 장착기 였습니다.

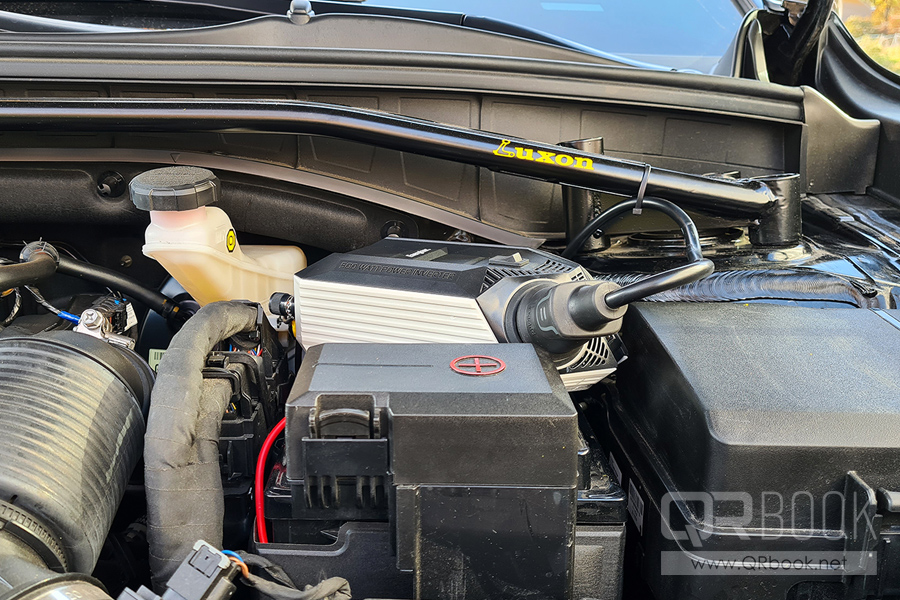

(본닛을 닫아도 제품에는 문제 없습니다.)

차량 내 전기 사용에 대해서는 많은 방법이 있는데요.

오늘은 간단하게 사용하기 위한 방법으로 추후 대용량 인버터, 추가 배터리 등 차량 전원에 대해 포스팅 하도록 하겠습니다.

감사합니다.
